Máy tiện CNC giường nghiêng

HT201/HL202/HL251/HL252
tháp công cụ khác nhau để lựa chọn.
Cũng có sẵn tháp pháo trực tiếp để tiện phay.
Bộ điều khiển cnc FANUC, Siemens, TAIWAN SYNTEC

Gửi yêu cầu

HT201/HL202/HL251/HL252

Có nhiều tháp pháo khác nhau để lựa chọn.

Các tháp pháo điện cũng có sẵn để tiện và phay.

BỘ ĐIỀU KHIỂN CNC SYNTEC FANUC, Siemens, ĐÀI LOAN

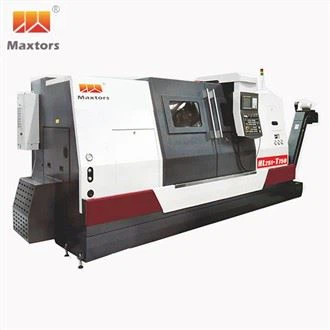

Máy tiện công cụ hàng giường nghiêng đường ray tuyến tính (có tháp pháo)

1, thiết kế nghiêng 45 độ, toàn bộ cấu trúc máy được xử lý lão hóa thứ cấp, độ cứng cao, độ chính xác ổn định.

2. Vít bi chính xác nhập khẩu và hướng dẫn tuyến tính, để đạt được quá trình xử lý cấp H.

3. Bộ phận trục chính có độ chính xác cao, hệ thống kẹp thủy lực để đảm bảo trục chính tốc độ cao hoạt động trơn tru.

4. Cấu trúc giá đỡ dao hàng tuyến tính, độ lặp lại tốt, hiệu quả toàn diện cao.

5. Cấu trúc sơ tán chip tự động tích hợp ở hàng sau và việc chuyển đổi nhiều dây chuyền sản xuất tự động trực tuyến hợp lý hơn.

thông tin máy

Loạt máy tiện CNC giường xiên này sử dụng thân giường xiên, phù hợp để gia công các bộ phận trục và đĩa cỡ nhỏ và trung bình khác nhau. Nó có các đặc điểm lập trình đơn giản, cấu trúc đáng tin cậy, vận hành thuận tiện và mức độ tự động hóa cao. Thích hợp để tiện nhiều loại bề mặt hình trụ bên trong và bên ngoài. Các bề mặt quay như bề mặt hình nón và bề mặt cung tròn được sử dụng để tiện các loại ren khác nhau và thường được sử dụng trong lĩnh vực gia công với thiết bị gia công CNC hiệu quả.

Đặc điểm kỹ thuật sản phẩm

Mục		Đơn vị	HT201-T200	HT201-J260
Năng suất làm việc	Đường kính xoay tối đa.	Mm	Φ380	Φ380
	Max.Tiện đường kính.	Mm	Φ200	Φ200
	Chiều dài phôi tối đa	Mm	180(Tháp pháo)	180(Loại băng nhóm)
	Đường kính Max.Bar.	Mm	Φ42	Φ42
Con quay	Phạm vi tốc độ trục chính	vòng/phút	45~3500	45~3500
	động cơ trục chính	KW	4.4/5.5	5.5
	lỗ khoan trục chính	Mm	Φ55.5	Φ55.5
	Mũi trục chính KHÔNG.		A2-5	A2-5
Cho ăn	Du lịch trục X	mm	235	235
	Du lịch trục Z	Mm	200	200
	Liên kết nhanh X/Z	mét/phút	20/20	20/20
	Loại ray dẫn hướng		đường ray cứng	đường ray cứng
Trạm công cụ	Công cụ số		8(Tháp pháo)	6(Loại băng nhóm)
Trạm công cụ	Thời gian định vị	giây	0.3	0.3
Các mặt hàng khác	Tổng công suất	KVA	15	15
	Băng tải phoi tự động		Mặt sau	Mặt sau
	Góc thân máy	bằng cấp	20 độ	20 độ
	Dầu thủy lực thu thập Kích thước	inch	6"	6"
	Công cụ Turing đường kính.	Mm	Φ20	Φ20
	Lỗ doa Đường kính dụng cụ.	Mm	Φ25	Φ25
	động cơ cho ăn	HP	1.0	1.0
	Máy khoan cuối Servo	HP	1.0/2.0	1.0/2.0
	Máy khoan bên Servo	HP	1.0/2.0	1.0/2.0
	Máy khoan điện Servo QTY	CÁI	1/2/3	1/2/3
	Máy khoan điện Servo		ER20(Tối ưu ER32)/ER20/ER20	ER20(Tối ưu ER32)/ER20/ER20
	Động cơ trục Y Servo	HP	-/-(1.0 Tùy chọn)/1.0	-
	động cơ thủy lực dầu	HP	2.0	1.0
	động cơ bôi trơn	W	150	150
	Dung tích bình chứa dung dịch làm mát	L	150(85 phần trăm )	150(85 phần trăm )
	Kích thước máy (L×W×H)	mm	1800×1550×1900	1800×1550×1900
	Trọng lượng máy	KILÔGAM	2200	2200
Bộ điều khiển CNC	TỔNG HỢP 21TA		Tiêu chuẩn	Tiêu chuẩn
Bộ điều khiển CNC	FANUC/Siemens/Mitsubishi		Lựa chọn.	Lựa chọn.
